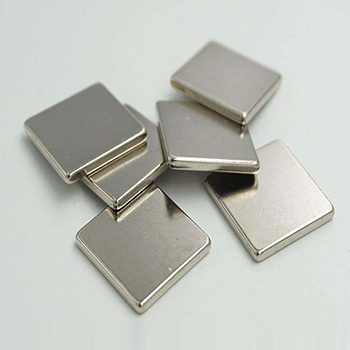

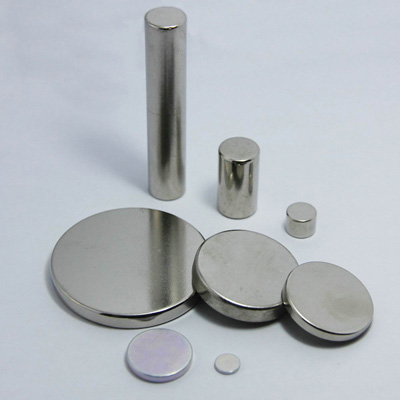

實際應用的釹鐵硼永磁體形狀是多種多樣的,如圓片、圓柱、圓筒狀(有內孔);方片、方塊、方柱狀;瓦狀、扇形、梯形、多角形和各種不規則形狀等。每一種形狀的永磁體有不同的尺寸,生產過程很難做到一次成型。一般生產流程是:先生產出大塊(大尺寸)的坯料,經過燒結和回火處理后,再通過機械加工(包括切割、打孔)和磨加工、表面鍍層(涂層)處理,然后進行磁體性能、表面質量和尺寸精度的檢測,然后充磁、包裝和出廠。
1、機械加工分為三類:
(1)打孔加工:將圓棒、方棒狀磁體加工成圓筒狀或方筒狀磁體。其加工方式有:磨削切片加工、電火花切割加工和激光加工。
(2)切割加工:將圓柱、方柱狀磁體切割成圓片狀、方片狀;
(3)外形加工:將圓形、方形磁體加工成扇形、瓦型或有凹槽或其他復雜形狀的磁體;
2、燒結釹鐵硼永磁元件表面一般要求光滑和達到一定精度,毛坯交貨的磁體表面需要進行表面磨加工。方塊釹鐵硼永磁合金常用的磨加工方法有平面磨、雙端面磨、內圓磨、外圓磨等。圓柱常用無芯磨、雙端面磨等。瓦型、扇形和VCM磁體則用多工位磨床。
一個是否合格的磁體,不僅僅需要性能的達標,尺寸公差的控制也直接影響它的應用。而尺寸的保障直接取決于工廠的加工實力,加工設備隨著經濟和市場需求也在不斷更新,更高效的設備以及產業自動化的趨勢,不僅僅是滿足客戶對產品精度日益增長的需求,同時也節約了人力和成本,使其更具備市場競爭力。
